Rozoberateľné spoje

fot. 1. V konektore s pružinovou svorkou spočíva montáž v zasunutí vodiča. Vodič demontujete stlačením kolíka, ktorý uvoľní prítlak pružiny.

Základom rozoberateľného spoja je konektor, ktorý zabezpečuje dobrý elektrický kontakt a možnosť pohodlného a viacnásobného spájania. V prípade pinových konektorov je dôležitá aj kvalita izolácie medzi jednotlivými kontaktmi.

Rozoberateľné spoje sa používajú napríklad:

• na zapojenie napájania,
• pre vstupné signály,
• pri spájaní modulov a funkčných blokov elektroinštalácie,
• na servisné účely.

Typy rozoberateľných spojov

Konektory slúžia na spájanie spojov typu kábel-kábel alebo kábel-doska.

• Verzie na spájanie káblov majú rôzne tvary (hranaté, okrúhle) a skladajú sa z dvoch funkčných častí – konektoru a zásuvky, ktoré spolu tvoria spoj.
• kábel-doska, to sú komponenty určené na zapájanie signálov a napájanie jednotlivých prvkov dosky plošných spojov. Dostupné sú ako jednodielne komponenty alebo ako pár zástrčka-zásuvka.

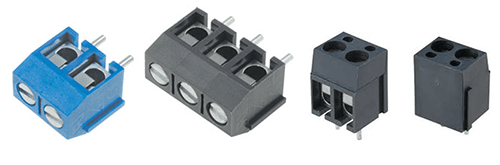

fot. 2. Jednoprvkové konektory kábel-doska so skrutkovou svorkou sa často nazývajú „terminal block”.

Upevnenie vodiča

Konektory sa líšia aj použitým systémom upevnenia vodiča, ktorý môže mať nasledovné podoby:

• piny,
• skrutkové svorky,
• pružinové svorky.

Konektory určené na montáž na dosku plošných spojov sa montujú (spájkujú) pri procese povrchovej montáže (SMT) alebo montážou s drôtovými vývodmi (THT).

Druhy použitých kontaktov

Využívaný typ kontaktov determinuje vlastnosti spojov a určuje ich aplikačné možnosti:

• skrutkové verzie najčastejšie používané v elektrotechnike a energetike – na zapájanie napájania;
• konektory s pružinovou svorkou sú doménou elektrických zariadení a čiastočne aj priemyselných aplikácií;
• piny, do ktorých sa kábel uchytáva pomocou zatlačenia, sa najčastejšie objavujú v elektronike, automobilovom priemysle, automatizácii a priemysle ako takom.

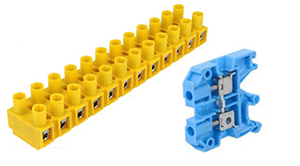

ffot. 3. Príklad konektora so skrutkovou svorkou využívaný v elektrotechnike.

Dostupné sú aj špeciálne verzie, napr. audio, napájacie, vysokofrekvenčné.

Viac na:

• Ovíjané spoje
• Spájkované spoje
• Svorkové spoje
• Zvárané spoje

Záver

Odhaduje sa, že na trhu je dostupných viac ako 1000 typov rôznych konektorov. Na jednej strane to umožňuje vybrať vhodnú súčiastku v každej situácii, na druhej strane sú potrebné dostatočné vedomosti a orientácia v ponuke jednotlivých výrobcov.
